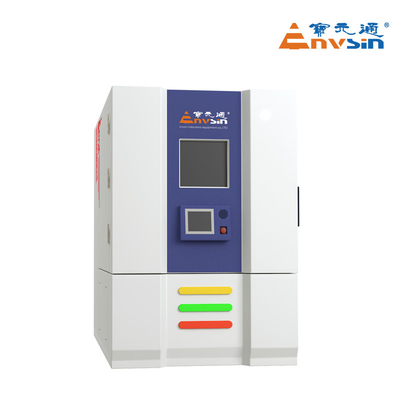

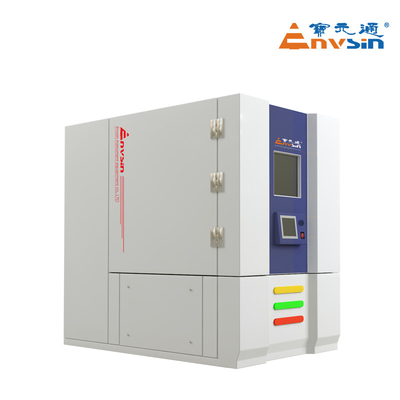

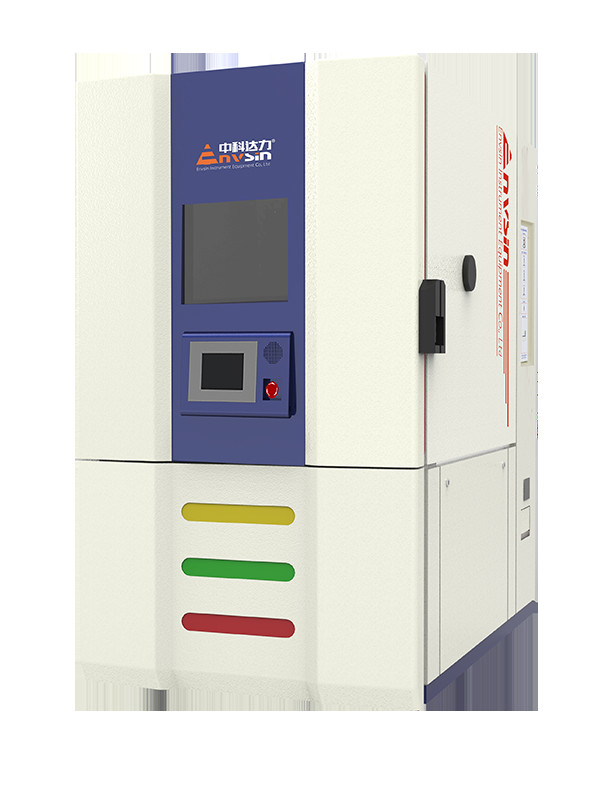

Test-Kammer 990L SUS304 Temperaturwechsel-ESS

Testraum

990L

Innengröße

Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen.

Außengröße

1350mm x 1890mm x 2050mm

Stromversorgung

AC380V±10%,50Hz±1,60A, 3/N/PE, Erdwiderstand < 4Ω

Max. Leistung

75KW ((Die durchschnittliche Leistung beträgt etwa 35KW)

Max. Währung

130A ((Der durchschnittliche Strom beträgt etwa 55A)

Kühlmethode

Wassergekühlt (Kühlsystem)

Standort der Anlage

• Der Boden des Arbeitsplatzes sollte flach sein, gut belüftet sein; keine brennbaren Gegenstände, korrosive Gase oder Staub.

• Keine starke elektromagnetische Strahlung in der Nähe

• In der Nähe des Abwassersystems (bei Kondenswasser innerhalb von 2 Metern)

• Die Bodenträgerkapazität mindestens 15000 kg/m2

• Vorbereiten Sie die richtige Stromversorgung und Wasserversorgung

• Falls Wasser- oder Gasversorgung erforderlich ist, sollte sie im Voraus mit

• Umgebungstemperatur: 5°C~25°C empfohlen, 25°C~35°C funktioniert gut; ((für luftgekühlte Modelle);5°C~40°C funktioniert gut (für wassergekühlte Modelle)

• Umgebungsfeuchtigkeit: ≤ 85% RH

• Umgebungsdruck: 86 KPa ≈ 106 KPa

• Anlageflächensicherungen wie folgt:

  - Ich weiß.

- Ich weiß.

Kühlwasser

Wassertemperatur: 5°C≤Wassertemperatur ≤28°C. Wenn die Wasserquelle gekühltes, klimatisiertes Wasser ist, falls die Temperatur unter 10°C liegt, müssen Maßnahmen ergriffen werden, um zu verhindern, dass das Wasser aus dem Rohr kondensiert.

1.Wenn Sie die Konstruktion der Luftkühlung übernehmen, benötigen Sie kein Wasser.

2.Wenn der Benutzer ein neues Kühlwasserkreislaufsystem bauen muss.Kühlturmstandard

≥ 10 t oder Kühlkraft von Wasserkühlern ≥ 35 kW ((20°C).

3.Kühlwasseranlage: GB50050-1995

Wasserfluss: ≥ 10 t/h

Rohrdurchmesser:G2,5 Zoll ×2

Einlasswasserdruck:0.3MPa·0.6MPa

Wasserdruckunterschied bei Ein- und Ausgang: ≥ 0,2 MPa

Wasserbedarf: Erfüllen der Norm GB50050-1995

Temperaturprüfung

Temperaturbereich: 70°C+180°C

Anmerkung:1.Prüfung ohne Belastung gemäß GB/T5170-2008, sofern keine sonstige besondere Anweisung vorliegt.

2.Umgebungstemperatur 25°C, gute Belüftung: funktioniert gut, wenn 35°C≥RT>25°C;Die Abkühlgeschwindigkeit und die thermische Belastungsfähigkeit werden durch die niedrige Umgebungstemperatur beeinflusst.

Temperaturschwankungen: ± 0,5°C

Temperaturgleichheit:0.1°C ∼2.0°C

Abweichung der Temperatur: ± 0,1 °C ± 2,0 °C

Temperaturgradient: < 2,0°C

Lineare Temperaturänderungsrate -

innerhalb von - 45 ~ + 100 °C, 15 °C / min

Nichtlineare Temperaturänderungsrate < 15°C/min

Temperaturfeuchtigkeitsprüfung

Temperaturbereich: +10°C ≈ +95°C

Luftfeuchtigkeitsbereich:10% RH ∼98% RH

Temperatur-Einheitlichkeit: ± 0,5 °C ± 2,0 °C

Luftfeuchtigkeit Einheitlichkeit:±1,0%RH ±5,0%RH

Abweichung der Temperatur: ± 0,1 °C ± 2,0 °C

Abweichung der Luftfeuchtigkeit: ± 1,0% RH ± 5,0% RH

Schwankungen der Temperatur: ± 0,1 °C ± 0,5 °C

Luftfeuchtigkeit Schwankungen: ± 1,0% RH ± 3,0% RH

Temperaturgradient: < 2,0°C

Luftfeuchtigkeitsgradient < 5,0% RH

Prüfstandards

1 GB/T 2423.1 Niedertemperaturprüfung

5 GJB 150,3 Test mit hoher Temperatur

2 GB/T 2423.2 Hochtemperaturprüfung

6 GJB 150,4 Niedertemperaturprüfung

3 GB/T2423.34 Klimafahrradprüfung

7 GJB 150.9 Klimaprüfung

4 Klimaprüfung nach IEC60068-2

8 MIL-STD-202G-103BFeuchtigkeitstest

Schema der Lastwärmekapazität

Bei Standardtemperaturprüfung gilt, dass die Wärmekapazität für die Belastung von unterschiedlichen Temperaturwerten abweicht.

Temperatur- und Luftfeuchtigkeitskontrolle
