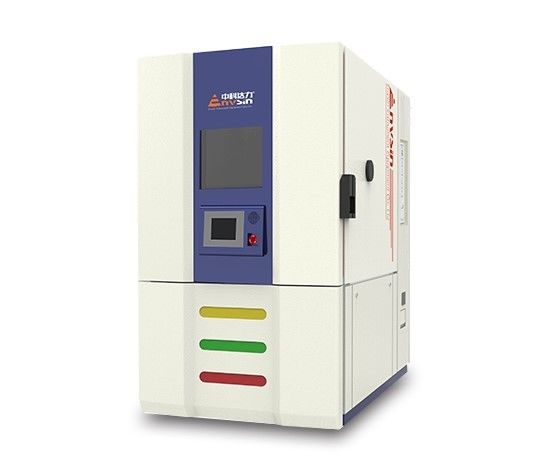

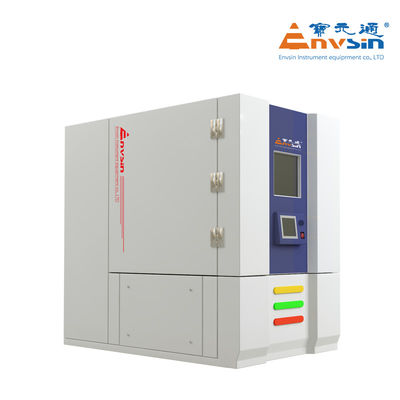

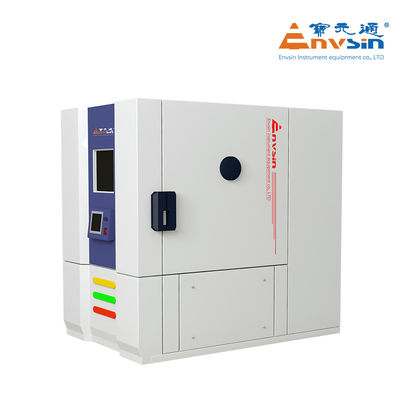

Eintrittstemperatur-Feuchtigkeitskammer für extreme Umweltprüfungen

Testraum

600 L

Innengröße

800*800*950mm (W*D*H)

Außengröße

1090mm*1960mm*1995mm

Stromversorgung

AC380V±10%,50Hz±1,60A, 3/N/PE, Erdwiderstand < 4Ω

Max. Leistung

60 kW (normalerweise 35 kW)

Max. Währung

100A (normal 30A)

Kühlmethode

Wassergekühlt (Kühlsystem)

Standort der Anlage

• Der Boden des Arbeitsplatzes sollte flach und gut belüftet sein; keine brennbaren Gegenstände, korrosive Gase oder Staub
• Keine starke elektromagnetische Strahlung in der Nähe
• In der Nähe des Abwassersystems (bei Kondenswasser innerhalb von 2 Metern)
• Die Bodenträgerkapazität mindestens 15000 kg/m2
• Vorbereiten Sie die richtige Stromversorgung und Wasserversorgung
• Falls Wasser- oder Gasversorgung erforderlich ist, sollte sie im Voraus mit
• Umgebungstemperatur: 5°C~25°C empfohlen, 25°C~35°C funktioniert gut; ((für luftgekühlte Modelle);5°C~40°C funktioniert gut (für wassergekühlte Modelle)
• Umgebungsfeuchtigkeit: ≤ 85% RH
• Umgebungsdruck: 86 KPa ≈ 106 KPa
• Anlageflächensicherungen wie folgt:

- Ich weiß.

Kühlwasser

Wassertemperatur: 5°C≤Wassertemperatur ≤28°C. Wenn die Wasserquelle gekühltes, klimatisiertes Wasser ist, falls die Temperatur unter 10°C liegt, müssen Maßnahmen ergriffen werden, um zu verhindern, dass das Wasser aus dem Rohr kondensiert.

1.Wenn Sie das Design der Windkühlung annehmen, brauchen Sie keine Wasserkühlung

2.Wenn der Benutzer ein neues Kühlwasserkreislaufsystem bauen muss.Kühlturmstandard ≥10 t oder WasserkühlerKühlleistung ≥35 kW ((20°C)

3.Kühlwasseranlage: GB50050-1995

Wasserfluss: ≥ 10 t/h

Rohrdurchmesser:G2,5 Zoll ×2

Einlasswasserdruck:0.3MPa·0.6MPa

Wasserdruckunterschied bei Ein- und Ausgang: ≥ 0,2 MPa

Wasserbedarf: entspricht der Norm GB50050-1995

Temperaturprüfung

Temperaturbereich: 70°C+180°C

Anmerkung:

1.Prüfung ohne Belastung nach GB/T5170-2008, sofern keine sonstige besondere Anweisung vorliegt.

2.Umgebungstemperatur 25°C, gute Belüftung: funktioniert gut, wenn 35°C≥RT>25°C;Die Abkühlgeschwindigkeit und die thermische Belastungsfähigkeit werden durch die niedrige Umgebungstemperatur beeinflusst.

Temperaturschwankungen: ± 0,1 °C ± 0,5 °C

Temperatur-Einheitlichkeit: ± 0,5°C ± 1,0°C (leere)

Abweichung der Temperatur: ± 0,1°C ± 0,5°C

Temperaturgradient: < 2,0°C

Lineare Temperaturänderungsrate -

-40°C+125°C, 11°C/min bei einer Belastung von 5 kg PCB

Nichtlineare Temperaturänderungsrate:15°C/min

Prüfstandards

1.GB/T 2423.1 Niedertemperaturprüfung

4.GJB 150.3 Test mit hoher Temperatur

2.GB/T 2423.2 Hochtemperaturprüfung

5.GJB 150.4 Niedertemperaturprüfung

3.GB/T2423.22 (Zeitliche Fahrradprüfung)

6.IEC 60068-2 (Temperaturprüfung)

Schema der Lastwärmekapazität

Bei Standardtemperaturprüfung gilt, dass die Wärmekapazität für die Belastung von unterschiedlichen Temperaturwerten abweicht.

Strukturmodus

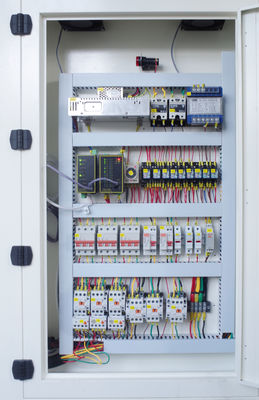

• Unitary. Testraum ist oben, Kühlschrank ist unten, Stromverteilungskontrolle hinten.
• Das Hauptsteuergerät in der Haustür, und das erweiterte ist auf der rechten Rückseite.
• Die Tür öffnet sich von rechts nach links. Der Luftkreislauf und die Klimaanlage befinden sich hinten im Prüfraum:KühlwärmetauscherTemperatur- und Feuchtigkeitsmessgerät.

Zusammensetzung

• Außenmaterial: auf beiden Seiten statisch beschichtetes kaltgewalztes Stahl

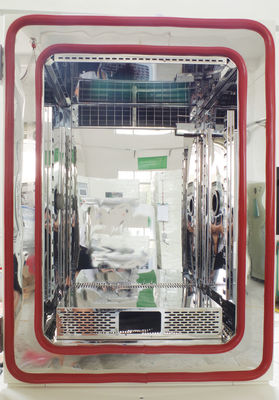

• Innenmaterial: SUS304 Edelstahl
• Isolationsmaterial: Steife Isolationsschicht aus Polyurethanschaum

Lastenträger

• Ladefähigkeit der Regale:≤ 50 kg (durchschnittlich geladen)
• Tragfähigkeit des Prüffallrahmens:≤20 kg (durchschnittlich beladen)
• Gesamtlastgewicht des Prüfraums (Regale und Boden) ≤ 80 kg

Tür der Kammer

• Einfach Tür mit Scharnieren auf der linken Seite;
• Die Türgröße: 800 × 950 mm ((W × H);
• Silikonkautschuk ausgestattet und Heizungssystem für Antikondensation im Inneren;

Beobachtungsfenster

Größe:280 × 400 mm ((W × H), beschichtetes antifrost-Hohlglas zur Heizung

Kabelanschlüsse

2 Schleusen mit Φ50 mm auf der linken und rechten Seite, mit Schraubkappen und weichen Silikonsteckern.

Scheinwerfer

Im Beobachtungsfenster

Regale

2 Regale für Proben im Inneren; höhenverstellbar

Entwässerungslöcher

Abflusslöcher für Kondensatwasser im Außenbereich

Ausfallhafen

An der Rückseite des Gehäuses für die Ableitung von Kondenswasser

Mobiles Gießgerät

Stärkeverstellbare Räder

Getrennte Konstruktion von Wasser/Strom

Luftfeuchtigkeitssystem und elektrische Steuerungssystem sind aus Sicherheitsgründen getrennt ((Patent Nr.:ZL201220245236.8)
