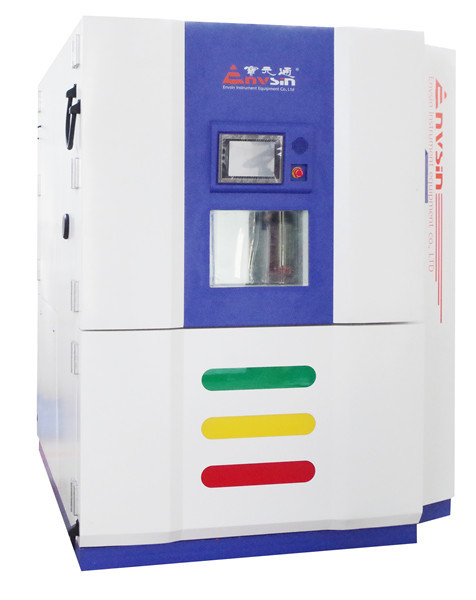

SAE-J1211 335L Druck, der Klimatest-Kammern aussortiert

Testraum

335L

Innengröße

800*650*650mm(W×D×H)

Außengröße

1800 mm*2500 mm*2300 mm(W*D*H)

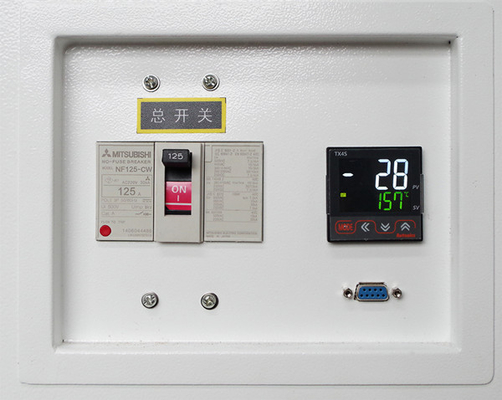

Stromversorgung

AC380V±10%, 50Hz±1 vier Draht drei-Phasen+ Erddraht ((3/N/PE),Erdwiderstand<4Ω

Max. Leistung

65 kW

Max. Währung

110A

Kühlmethode

Wassergekühlt

Systemstruktur

Drei Teile:bewegungsunabhängige Prüffläche,Vorheizfläche,Vorkühlfläche

Standort der Anlage

• Keine starke elektromagnetische Strahlung in der Nähe
• In der Nähe des Abwassersystems (in 2 Metern Entfernung zur Kühleinheit für Kondenswasser)
• Die Bodenträgerkapazität mindestens 20000 kg/m2
• Vorbereiten Sie die richtige Stromversorgung und Wasserversorgung
• Falls Wasser- oder Gasversorgung erforderlich ist, sollte sie im Voraus mit
• Umgebungstemperatur: 5°C~25°C empfohlen, 25°C~35°C funktioniert gut; ((für luftgekühlte Modelle);5°C~40°C funktioniert gut (für wassergekühlte Modelle)
• Umgebungsfeuchtigkeit: ≤ 85% RH;
• Umgebungsdruck: 86 KPa ∼ 106 KPa;
• Anlageflächensicherungen wie folgt:

- Ich weiß.

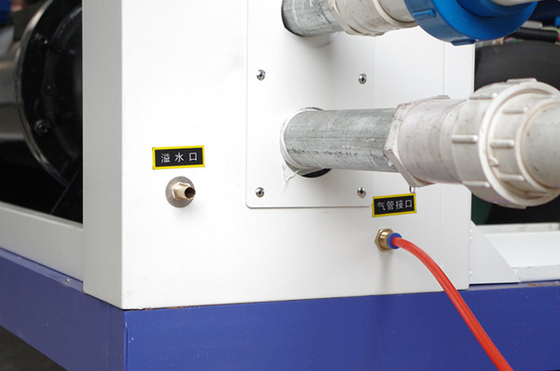

CÖlwasser

Wassertemperatur:5°C≤Wassertemperatur≤28°C erreichen alle technischen Kennzahlen, 28°C

Wasserquelle Temperatur ≤10°C,Verhinderung der Entstehung von Kondenswasser

1:Wenn die Prüfkammer luftgekühlt ist, ist kein Kühlwasser erforderlich

2: Wenn der Benutzer ein Kühlkreislaufwassersystem, eine Kühlmaschine ≥ 15 t oder eine Kondensationseinheit mit einer Kühlleistung von ≥ 40 kW ((20 °C) errichten muss

3:Kühlwassersystem sollte GB50050-1995 Industriezyklus Kühlwasserbehandlung Regulierung Design Standard sein

Wasserfluss: ≥ 15 t/h

Rohrdurchmesser:G2,5 Zoll ×2

Hydraulikdruck:0.3MPa·0.6MPa

Hydraulische Druckdifferenz: ≥ 0,2 MPa

Wasserqualitätsanforderung:GB50050-1995

Luftdruck

Druck von Druckluft:0.6MPa ¥0.7MPa

Luftfeuchtigkeit der Druckluft bei pneumatischem Betrieb: ≤ 30 g/m3

Luftfeuchtigkeit der Druckluft bei trockener Luft:≤ 1,5 g/m3

Prüfparameter für die Arbeitskammertemperatur

Wärmeschockprüfkammern - S2:

• Niedertemperaturschlagbereich: - 55°C ∼ 10°C
• Höchsttemperatur-Schockbereich: +60°C+150°C

- Ich weiß.

Niedrig-hohe + Raumtemperatur-Schockprüfkammer-S3:

• Niedertemperaturschlagbereich: -65°C-10°C
• Höchsttemperatur-Schockbereich: +60°C+150°C
• PAMP Umweltbelastungsscreening
• Niedrigtemperaturbereich: -55°C -10°C
• Höchsttemperaturbereich: +60°C ≈ +125°C
• Temperaturgradient: 30°C/min
• Schwankungen der Temperatur: ± 0,1°C ± 1,0°C
• Temperatur-Einheitlichkeit: ± 0,5 °C ± 2,0 °C
• Abweichung der Temperatur: < ± 2°C

Anmerkung:

1.Prüfung ohne Belastung gemäß GB/T5170-2008, sofern keine sonstige besondere Anmerkung vorliegt.

2.Temp. im Bereich von 0°C+60°C, Einstellung der Schocktemperatur und der RAMP Umweltbelastungsscreening-Funktion werden abgelehnt.

3. Luftgekühlte Prüfkammer-Prüfdaten bei Umgebungstemperatur 25°C, guter Belüftung;35°C≥RT>25°C funktionieren gut; niedriger Temperaturbereich,die Kühlgeschwindigkeit und die Wärmelastkapazität werden durch die wechselhafte Umgebungstemperatur beeinflusst,.

4.Wassergekühlte Prüfkammer-Prüfdaten bei Wassertemperatur ≤ 28°C, hydraulischer Druck 0,3MPa ∼0,6Mpa, hydraulischer Druckunterschied ≥ 0,2Mpa

Vorwärmtemperatur.

Temperatur SV: +50°C+220°C

Zeit der Temperaturerhöhung: RT→+220°C 50min

Vorkühltemperatur.

Temperatur PV:-75°C+70°C

Temperaturreduktionszeit: RT-75°C 60 Minuten

Zeit der vorübergehenden Erholung

< 15 min ((Messung in der Luftausläufe)

Prüfstandard

                          Versuchsstandard-S2:

GB/T2423.22

MIL STD 202F, Methode 107G

IEC 60068-2-14, Prüfung Na

BS 2011

DIN 40046, Prüfung Na

JESD22-A101-A

                          Versuchsstandard-S3:

GJB 150.5-1986

MIL STD 883H

Mil STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Umweltbelastungsscreening-Prüfstandard:

IEC 60749-25 (JESD22-A104D)

IEC 60068-2-14NB (JIS C0025NB)

Die in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Anforderungen gelten für die Einhaltung der in Anhang I der Verordnung (EG) Nr. 715/2009 festgelegten Anforderungen.

JESD22-A105-B

Die in Absatz 1 genannten Angaben sind zu beachten.
