IPX7 Energieeffiziente und zuverlässige Regentestkammer für die Einhaltung wasserdichter Normen

Produktbezeichnung

Wasserdichte Prüfkammer

Produktmodell

Durch IPX7

Verbot der Prüfung oder Lagerung:

Entflammbare, explosionsfähige und flüchtige Stoffe

Biologische Exemplare mit biologischen Eigenschaften

Proben mit Partikelstrahlung und starker elektromagnetischer Interferenzfähigkeit

Exemplare, die eine hohe Festigkeit und einen großen Anteil an Körpervergrößerung verursachen könnten

Anwendungen:

Diese Eintaucherprobekammer dient zur Prüfung der Eintaucherprobung der Schutzschicht von elektronischen und elektrischen Geräten, Hardwarewerkzeugen, Maschinenteilen,bietet eine immersive Umgebung, in der realistische analoge elektronische Produkte und ihre Komponenten während des Transports und, um die wasserdichte Leistung verschiedener Produkte zu erreichen.

Diese wasserdichte Prüfkammer entspricht IEC60529, GB4208 DIN40050-9, ISO20653.Die Prüffunktion wird für die Produktinspektion der Schutzklasse IEC (IP Supplementary Code Enhanced Test) verwendet., die nach den einschlägigen Spezifikationen der Norm DIN40050 hergestellt wird und die einschlägige Prüfmethode für den Schutz des Gehäuses erfüllt.

Mtechnische Parameter

IPX7

Der unterste Punkt der Außenhülle mit einer Höhe von weniger als 850 mm muss weniger als 1000 mm unter der Wasseroberfläche liegen.

Der höchste Punkt der Außenhülle mit einer Höhe von 850 mm oder mehr muss 150 mm unter der Wasseroberfläche liegen.

Wasserdruck: 1000kpa; (Anzeige durch Steuerung)

Prüfzeit mindestens 30 Minuten;

Andere: Größe (unbestimmt)

Prüfstand

SO16750-1-2006 Umweltbedingungen und Prüfungen für elektrische und elektronische Geräte für Straßenfahrzeuge (Allgemeine Vorschriften)

DIN40050-9 IP-Code der Schutzklasse für Muscheln

ISO20653 Straßenfahrzeuge - Schutzniveau (IP-Code) - Schutz elektrischer Geräte vor Fremdkörpern, Wasser und Kontakt

IEC60529 Schutzklassifizierung (IP) für elektrische Gehäuse

GMW 3172(2007)Allgemeine Anforderungen an die Fahrzeugumgebung, Zuverlässigkeit und Leistung

VW80106-2008 Allgemeine Prüfbedingungen für elektrische und elektronische Bauteile auf Fahrzeugen

QC/T 417.1 ((2001)Vernetzer für Fahrzeuge Teil 1

GB4208 Gehäusebewertung

REin System

Systemstruktur

Um eine langfristige saubere Wasserstraße zu gewährleisten, kehrt das Wasser aus dem Wasserrohr automatisch in den Wassertank zurück, wenn der Regenwasserversuch eingestellt wird.Die Tropfschachtel wird durch Druckluft gedrückt werden, um das Wasser auszudrücken, so daß kein Wasser in der Wasserleitung und im Tropfkopf vorhanden ist, um eine langfristige Leerlaufzeit zu verhindern.

Da bei der Prüfung eine große Menge Regenwasserströmung entsteht, wird das aus der Prüfung fallende Regenwasser zentral durch den Überlaufanschluss am unteren Rand der Arbeitskammer der Innenbox gesammelt.,und durch den Filter recycelt.

Abwasserentwässerung

Nach dem Regentest gelangt das angesammelte Wasser in den Sedimentationsbehälter, wird gefiltert und wieder verwendet.Der Entwässerungsgraben ist mit dem Boden ebenbürtig und beeinträchtigt nicht das Traggewicht des Bodenbodens der Prüfbox und den Ein- und Ausstieg der Prüfprodukte..

Wasserdruckflussregelungsmethode

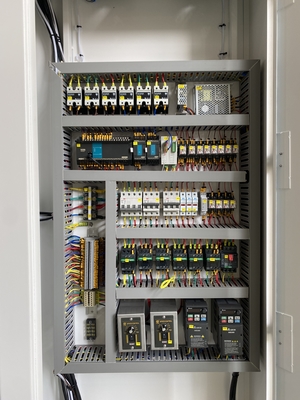

Das geschlossene Rückkopplungssystem besteht aus einem Wasserdrucksensor, einem Wasserflusssensor, einem Steuergerät, einem elektromagnetischen Ventil, einem AD-Antriebsmodul, einem Frequenzumrichter,und eine Wasserdruckflussregelungspumpe. Die PID-Steuerung

Der Wasserdruckfluss der Kammerdüse wird fein und schnell eingestellt. (Bild ist nur als Referenz)

Fahrer

Digitalsignalgetriebener Stufenlos-Wechselrichter, AD-Antriebsmodul (Bild ist nur zur Referenz)

Antrieb

Verwenden Sie eine horizontale mehrstufige Zentrifugalwasserpumpe mit geringer Geräuschbelastung, kompakter Struktur und geringer Installationsfläche (Bild ist nur zur Referenz)

Hydraulischer Durchflusssensor

Elektronischer Flüssigkeitsdrucksensor, elektronischer Flüssigkeitsdurchflusssensor (Bild ist nur zur Referenz)

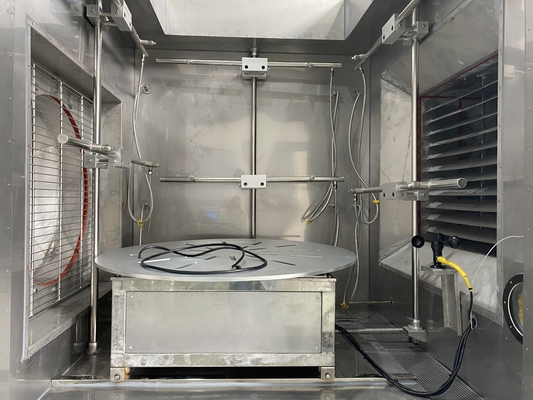

Wasserdüse

Spezielle Regentropfenprüfdüse, Wassersprühprüfdüse (Bild ist nur zur Referenz)

Abflussloch für Kondensat

Abflusslöcher mit Kondensat und Kondensat in der Werkstatt

Überflussloch

Ein Überlaufloch ist in der Box angeordnet, um das Leitwasser in der Prüfkammer zu leiten
