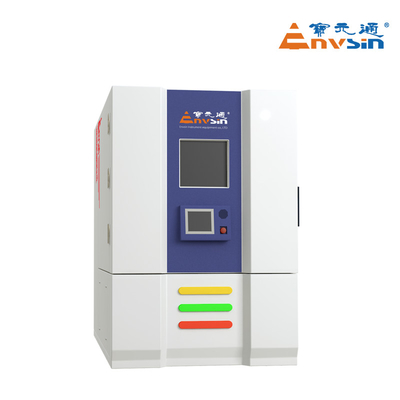

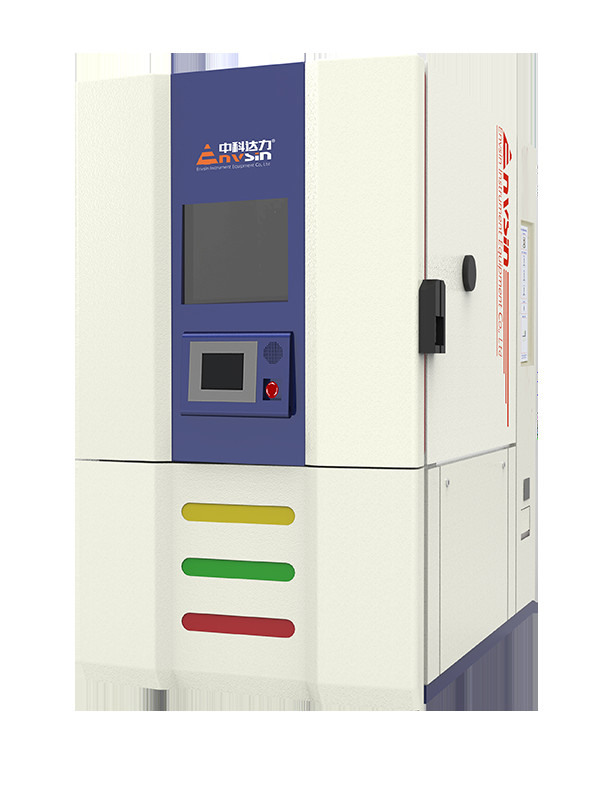

Luft kühlte Temperatur-Test-Kammer, ein 335 Liter-klimatische Test-Kammer ab

Testraum

335L

Innengröße

580*765*750mm (W*D)*H)

Außengröße

W870 mm*D1860 mm*H1800mm ((W)*D*H)

Stromversorgung

230V±10%,50Hz±1,60A, 3/N/PE, Erdwiderstand < 4Ω

Max. Leistung

9.5 kW

Max. Währung

21A

Kühlmethode

Luftgekühlte (Kühlsystem) / (Wasserkühlung optional)

Standort der Anlage

• Der Boden des Arbeitsplatzes sollte flach sein, gut belüftet sein; keine brennbaren Gegenstände, korrosive Gase oder Staub.

• Keine starke elektromagnetische Strahlung in der Nähe.

• In der Nähe des Abwassersystems (bei Kondenswasser innerhalb von 2 Metern).

• Die Bodenträgerkapazität mindestens 10000 kg/m2.

• Bereiten Sie die richtige Strom- und Wasserversorgung vor.

• Wenn Wasser- oder Gasversorgung erforderlich ist, sollte sie im Voraus ausgestattet sein;1.8.7 Umgebungstemperatur: 5°C~25°C empfohlen, 25°C~35°C funktioniert gut; ((für luftgekühlte Modelle); 5°C~40°C funktioniert gut (für wassergekühlte Modelle)

• Umgebungsfeuchtigkeit: ≤ 85% RH.

• Umgebungsdruck: 86 KPa ∼ 106 KPa.

• Anlageflächensicherungen wie folgt.

- Ich weiß.

Temperaturprüfung

Temperaturbereich: 70°C+180°C

Anmerkung:

1.Prüfung ohne Belastung gemäß GB/T5170 2008, sofern keine sonstige besondere Anweisung vorliegt.

2.Umgebungstemperatur 25°C, gute Belüftung: funktioniert gut, wenn 35°C≥RT>25°C;Die Abkühlgeschwindigkeit und die thermische Belastungsfähigkeit werden durch die niedrige Umgebungstemperatur beeinflusst.

Schwankungen der Temperatur: ±2°C

Temperatur-Einheitlichkeit: ± 0,5°C ± 2°C

Abweichung der Temperatur: ± 0,1°C ± 0,5°C

Aufwärmzeit:<45min(Raumtemperatur<+180°C)

Abkühlzeit:<50min ((Raumtemperatur→-70°C)

Prüfstandard

1. GB/T 2423.1 Niedertemperaturprüfung

2.GJB 150.3 Test mit hoher Temperatur

3.GB/T 2423.2 Hochtemperaturprüfung

4.GJB 150.4 Niedertemperaturprüfung

Strukturmodus

Einheitlich. Der Prüfraum ist oben, der Kühlschrank unten, die Stromverteilungssteuerung hinten, das Hauptsteuerfeld in der Vordertür und das erweiterte auf der rechten Rückseite.Tür öffnet sich von rechts nach links. Der Luftkreislauf und die Klimaanlage befinden sich hinten im Prüfraum: ((Zentrifugalventilatorblatt,Luftstromleitvorrichtung,Heizung,Feuchtigmachung,Kühlwärmetauscher,Temperatur- und Feuchtigkeitsmessgerät.

• Außenmaterial: auf beiden Seiten statisch beschichtetes kaltgewalztes Stahl

• Innenmaterial: SUS304 Edelstahl

• Isolationsmaterial: Steife Isolationsschicht aus Polyurethanschaum

Lastenträger

• Ladefähigkeit der Regale:≤ 50 kg (durchschnittlich geladen)

• Tragfähigkeit des Prüffallrahmens:≤20 kg (durchschnittlich beladen)

• Gesamtlastgewicht des Prüfraums (Regale und Boden) ≤ 80 kg

Tür der Kammer

• Einfach Tür mit Scharnieren links

• Größe der Tür: 580 × 750 mm

• Silikonkautschuk ausgestattet und Heizungssystem für Anti-Kondensation im Inneren

Beobachtungsfenster

Größe:280 × 400 mm ((W × H), beschichtetes antifrost-Hohlglas zur Heizung

Kabelanschlüsse

1 Anschluss mit Φ100 mm auf der linken und rechten Seite, mit Schraubkappen und weichen Silikonsteckern.

Scheinwerfer

Im Beobachtungsfenster

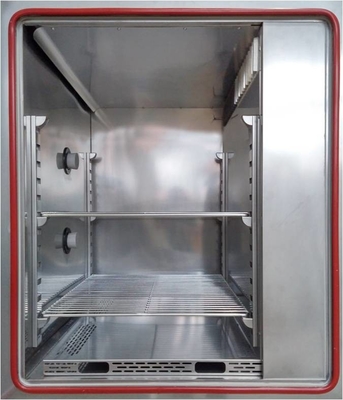

Regale

2 Regale für Proben im Inneren; höhenverstellbar

Entwässerungslöcher

Abflusslöcher für Kondensatwasser im Außenbereich

Ausfallhafen

An der Rückseite des Gehäuses für die Ableitung von Kondenswasser

Mobiles Gießgerät

Stärkeverstellbare Räder

Getrennte Konstruktion von Wasser/Strom

Luftfeuchtigkeitssystem und elektrische Steuerungssystem sind aus Sicherheitsgründen getrennt ((Patent Nr.:ZL201220245236.8)
