Markenbezeichnung: | Envsin |
Modellnummer: | ESC-1000 |
MOQ: | 1 SATZ |
Preis: | $8000 >=1 Set |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsfähigkeit: | 10 Sätze pro Monat |
1 Eigenschaft | |
1,1 Test-Raum | 1000 Liter |
1,2 Innenmaß | 1000mm×1000mm×1000mm (W×D×H) |
1,3 Außenmaß |
Ungefähr: 1500mm×1430mm×1920mm (W×D×H) (Bitte seien Sie abhängig von abschließendem Entwurf) |
1,4 Stromversorgung | AC380V±10%, 3-phasiges 50Hz±1, 4-Wire + der Erdungsdraht (3/N/PE), Widerstand erdend ist kleiner als 4Ω |
1,5 Max System Power | Ca.: 2KW |
1,6 Max System Current | Ca.: 7.9A |
Spezifikation 2 | |
2,1 Temp. Strecke | RT﹢10℃~﹢80℃ |
Temp. Abweichung: ±5.0℃ | |
Temperaturschwankungen: ≤±2℃ | |
2,2 Feuchtebereich | Anmerkung: Testumweltzustände: umgebende Temperatur ist +25℃, relative Luftfeuchtigkeit ≤85%, kein Exemplar in der Testkammer |
2,3 Teststaub | Trockenes Talkum, das durch das Kammerloch von 75μm überschreiten kann, Drahtdurchmesser 50μm quadratischen leeren Siebs |
2,4 Staubkonzentration | 2~5kg/m ³ |
2,5 ExemplarWindgeschwindigkeit | ≤2m/s |
2,6 Grad des Vakuums | 2Kpa (justierbar) |
2,7 Prüfnormen |
Staubprüfmethode des Sandes GB4208-93 Staubprüfmethode des Sandes GB2423.37-89 JIS D0207 |
Struktur 3 | |

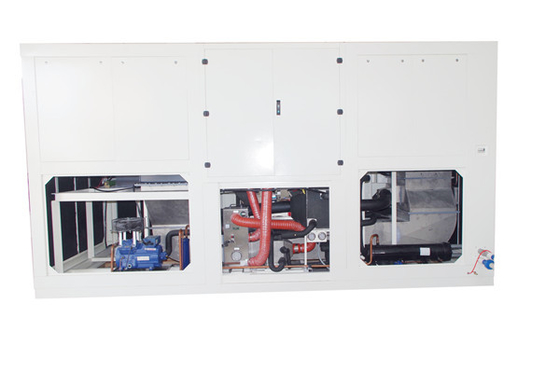

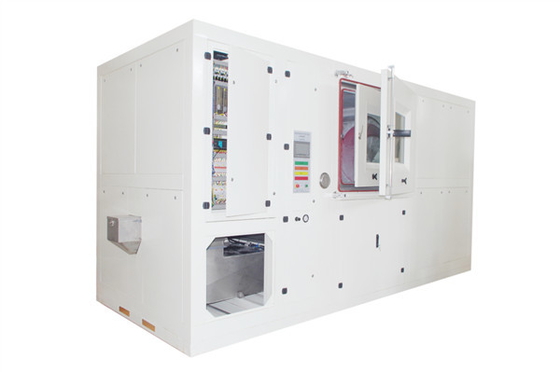

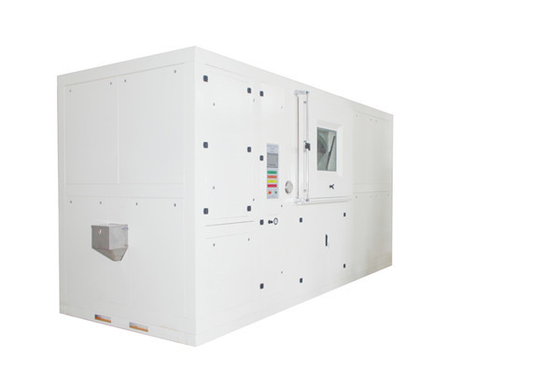

3,1 Struktur-Modus | Die Testkammer nimmt integrale Struktur an, und Testraum ist das Hauptteil. Ein elektrischer Schaltschrank wird auf der rechten Seite der Testkammer, mit eingebautem elektrischem Steuergerät und Zugleitungsgerät gegründet. Die Rückseite und die Unterseite der Testkammer werden mit mechanischer und elektrischer Kabine, eingebauter Staubpumpe, Sandstaubvibrator und anderen Geräten gegründet. Vakuumschnittstellengerät, Sand- und Staubheizung, Beispielspeichergestell-, Sand- und Staubzirkulationslufteinlass, Testzimmertür und andere Geräte werden im inneren Testraum gegründet. |
3,2 Material |
Außenmaterial: Kaltgewalzte Stahlplatte + doppelseitiger Elektrosprayprozeß Innenmaterial: SUS304stainless-Stahl Isoliermaterial: steife Polyurethanisolierungs-Schaumschicht |
3,3 Kammer-Tür |
Einzelner Satz der Drehtür *1 Satz des Legierungszugknopf-Türgriffs *1 Großer Glassatz des betrachtenfensters *1 Des Staub-Schabers *1 des Sichtfensters manueller Satz |
3,4 Funktionsraumregal | Edelstahlgitterbeispielgestell x 1 Satz an der Unterseite des Testraumes |
3,5 Funktionsraum-Staubheizung | Wenn die gepanzerte elektrische Heizung x 1 der Flossenlegierung eingestellt ist, kann Verfestigungsantihitze der Feuchtigkeit verringern zusammenbackende der Sandstaub |
3,6 verteilt Funktionsraum Staubweg | Das Rohr verteilt Sand- und Staublufteinlass, der durch die Frequenzumsetzungs-Staubpumpe gesteuert wird, um Sand vom Staubausgang an der Spitze des Studios und Sand vom Staubausgang durchzubrennen an der Unterseite |
3,7 elektrischer Schaltschrank der Testkammer |
Kleiner elektrischer Schaltschrank ist auf der linken Seite des Studios, mit Klinkentürabdeckung installiert Eingebaute elektrische Komponenten, Kontrolleure, Fahrer, usw. Vor dem elektrischen Schaltschrank (rechte Front der Testkammer) ist ein Bedienfeld für Menschlichmaschineninteraktion |
3,8 Testkammerbedienfeld |
Mensch-Maschine-Schnittstelle LCD-Touch Screen x Sätze 1, Integrierungsnotensteuerung und GerätStatusangabenanzeige An-/Aus-Schalter-Schalter x 1 Notausschalter x 1 Warnungssummer x 1 |
3,9 Staubemissionskasten an der Unterseite | Fachart Staubentladungskasten an der Unterseite der Testkammer für das Sammeln und das Ersetzen des Sandstaubes in der Testkammer |
3,10 bewegliches Gerät des Sandes und des Staubes | Verteilende Staubkanalstaubpumpentestsandstaub-Zirkulationsoperation, Staubrückholmundsandstaub-Erschütterungspumpe, zum von Sandstaub-Niederschlagkondensation zu verhindern |
4 Temperatur und stabilisiertes System der Feuchtigkeit | |
4,1 Temperaturüberwachungsmodus | Die Regelfeedbackheizungssteuerung wird aus Temperaturfühler, Prüfer, Halbleiterrelais-Antriebsmodul und Exekutivelement der elektrischen Heizung verfasst. Durch P.I.D-Steuerberechnungsmethode wird die Temperatur der Luft in der Testkammer dynamisch in der Realzeit und schnell gesteuert, damit die Temperatur des Sandstaubes für Dehydrierung erhöht wird. |
4,2 Luftfeuchteregelungsmodus | Durch den Feuchtigkeitssensor ist Prüfer, treibendes Modul des Halbleiterrelais von den Bestandteilen des Ablauffteils, elektrische Heizung, trockenes Ventilatorfeedbackfeuchtigkeitsentzug-Heizsystem, durch die System Einstellungen, Realzeit dynamisch, Kammerstudio-Umweltluftentfeuchtung schnell zu prüfen, der Sandstaub in einer trockenen Umwelt nicht zur Kondensatanhäufung einfach. |
4,3 Prüfer | Programmierbarer Prüfer PLC |
4,4 Heizungsfahrer | Heizung Kontrollsystemertragheizungssignal → Halbleiterrelais SSR→ gepanzerte elektrische Heizung des Auslösers (hohe Temperatur und korrosionsbeständige Legierung) |
4,5 Temperaturfühler | Temperaturfühler thermischen Widerstands des Platindes gold PT100 Ω |
4,6 Feuchtigkeitssensor | Kapazitiver Feuchtigkeitssensor |
Staub-Flusskontrollsystem mit 5 Sanden | |
5,1 Sandstaub-Flusssteuermodus | Durch den Windgeschwindigkeits-Sensor Kontrolleur, elektromagnetisches Ventil, ANZEIGEN-Fahrermodul, Frequenzumsetzer, zentrifugaler Staub des Regelungssystems der Endlosschleife der Pumpe, durch P.I.D-Steuerweise des Kalküls, die dynamische Prüfungskastenstudiostaub-Realzeitwindgeschwindigkeit Steuerung schnell einstellend, um Sandstaub-Zirkulationsfluß zu steuern. |
5,2 Prüfer | Programmierbarer Prüfer PLC |
5,3 Fahrer | Stepless Konverter des Digital-Signal-Antriebs, ANZEIGEN-Fahrer |
5,4 Auslöser | Variable Frequenzstaubpumpe |
5,5 Sensor | Elektronischer Windgeschwindigkeits-Sensor |
Kontrollsystem 6 | |
6,1 LCD-Notenkontrollsystem | Notenprüfermodul, programmierbarer PLC-Prüfer + integrierter Farbe-LCD-Touch Screen. Eingestellte Steuereinstellungen und Zustandsinformationsanzeige in einer Schnittstelle (Beispielbild ist- für Hinweis nur, Details abhängig von Wesen)![]() |
6,2 Anzeigenschnittstelle | 7.0 Zoll 800X480 Punktematrixanzeige mit TFT-Farbe-LCD-Anzeige |
6,3 Arbeitsweise | Touch Screen Dialogart Operation, Noteneingabeparameter |
6,4 Programm-Herausgeber | Verbraucherbestimmter Programmherausgeber, die Nichterfüllungsabwehr für eine lange Zeit, kann Schnitt- und Änderungsmanagement sein |
6,5 Datenanzeige | Sollwert, Messwert, Laufzeit, Laufstatus des Programms, Ausgabezustand und andere Informationen |
6,6 Funktionserweiterung | Mit reichlicher externer programmierbarer Logiksteuerung des Ausgabebausteins intelligente Entdeckungsspitzen-Erweiterungsfähigkeit |
6,7 Datenspeicherungs- und Funktionsschnittstellen | 6.7.1 Datenspeicherung: Die Speicherinformationen umfassen Prüftermin und Zeit, Testseitewert- und Testmesswert und andere Hauptprüfparameter. Die Speicherabtastzeit kann eingestellt werden, und die Testdaten von nicht kleiner als 1-jährigem können gespeichert werden. Die Daten können durch Speichermedien des externen Speichers (USB-Scheibe) exportiert werden; |
6.7.2 Datenschnittstelle: Der Prüfer hat eine dehnbare USB-Schnittstelle, zum des Datendownloads zu stützen | |
6.7.3 Kommunikationsschnittstelle: Die Testkammer mit Schnittstelle der Daten RJ45, wie der oberen PC-Kommunikationsfunktions-Software, kann an diese Schnittstelle angeschlossen werden, um Fernverwaltungsfunktion des Computers zu erzielen; | |
6,8 andere Funktion |
6.8.1 Störungswarnung und -ursache, sofortige Funktion verarbeitend 6.8.2 des Ausschaltens Schutzfunktion 6.8.3 obere und unterere Grenzen auf Temperatur, Druck, Windgeschwindigkeits-Schutzfunktion 6.8.4 KalenderTageszeitfunktion (Selbstanfang und Selbsthalt) 6.8.5 Starteigentestfunktion 6.8.6 kann gesetzter Kennwortschutzprüfer Satzparameter sein |
Schutzgerät der Sicherheit 7 | |
7,1 Sand- und Staubzirkulationssystem |
7.1.1 Test-Raum über Temperaturschutz 7.1.2 Staubpumpenüberlastschutz |
7,2 Heizsystem |
7.2.1 Heizungsluft-Brandschutz 7.2.2 Heizungsüberlastschutz |
7,3 das Stromnetz |
7.3.1 Stromversorgungsphasen-Verlust- und Phasenfolgefehlerschutz 7.3.2 unabhängiger Kurzschluss über gegenwärtigem Schutzsteuerstromkreis 7.3.3 unabhängiger Kurzschluss des hohen gegenwärtigen Hauptstromkreises über gegenwärtigem Schutz 7.3.4 ELBC-Durchsickernleistungsschalter-Durchsickernschutz, Anstiegs-Wellenschutz RC elektronischer |
7,4 andere | Testkammeroberteil, das Schutz erdet |
